特性&优势:
输出功率 8Ohms:600W*2
输出功率 4Ohms:850W*2
桥接阻抗 8Ohms:1700W
输入灵敏度(8Ω):0.775V;1V;1.5V
频率响应:20Hz-20KHz;+0.1/0.3dB(1W/8Ω)
互调失真:<0.1%@600W8Ω (60Hz&7KHz)
转换速率 :40v/μs
阻尼系数 :400:1,1KHz@8Ω
电压增益:90x standard
总谐波失真:8Ω.1KHz<0.1%@580W
信噪比:("A"weighted)-80dB
输入阻抗:20K平衡/10K非平衡
输入连接器 :卡侬输入座
输出连接器 :音箱专用接线座
电源电压 :~200V-240V/50Hz-60Hz
220V最大电流 :8A
最大消耗功率:1600W
功放保护:具有短路、限幅、过热、直流、超音等保护装置
冷却系统:智能风冷
面板指示:保护指示灯,失真指示灯,信号指示灯,工作指示灯
外形尺寸(W×D×H):483mm×412mm×88mm
重量:17.3kg

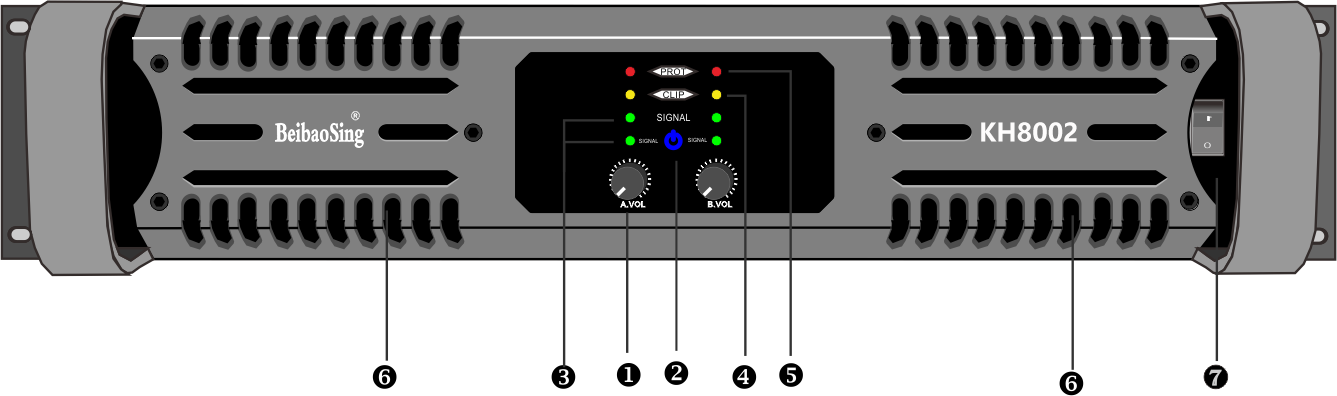

前面板:
1.电平控制
缓慢调节该电位器可以调节功放A通道总的增益,音量刻度值只作为音量大小的参考;B通道同上。
2.电源指示灯
当打开功放的总电源开关后,该指示灯应该亮。如果灯不亮,可能电源插头没有与主电源连接好或保险丝已烧毁。
3.输出指示
该指示灯亮表明功放该通道有输出,当音箱线短路或保护电路已经动作时,指示灯不亮, 因此功放
输出接线座没有信号输出。
4.失真限幅
当有大脉冲信号输入到功放,功放该通道的压限器已经动作;这时该指示灯亮。如果指示灯只是不时的闪烁,这没什么关系;如果该指示灯一直亮,就应该调低音量以免过载,烧坏扬声器系统。
5.保护
该指示灯开机亮3秒后熄灭,是正常的现象,当该指示灯常亮时,表明该通道有过热,过载,短路,
Rf干扰,或直流保护电路之一已经起控。出现了这种情况一定要查明原因,找出解决办法。解决问题后机器才能恢复。
6.防尘网棉
防止灰尘进入机器内,请定期清理网棉;灰尘太多,会影响机器的散热从而导致机器容易过热保护。
7.电源开关
设备的开起和关闭是通过这个开关来实现.

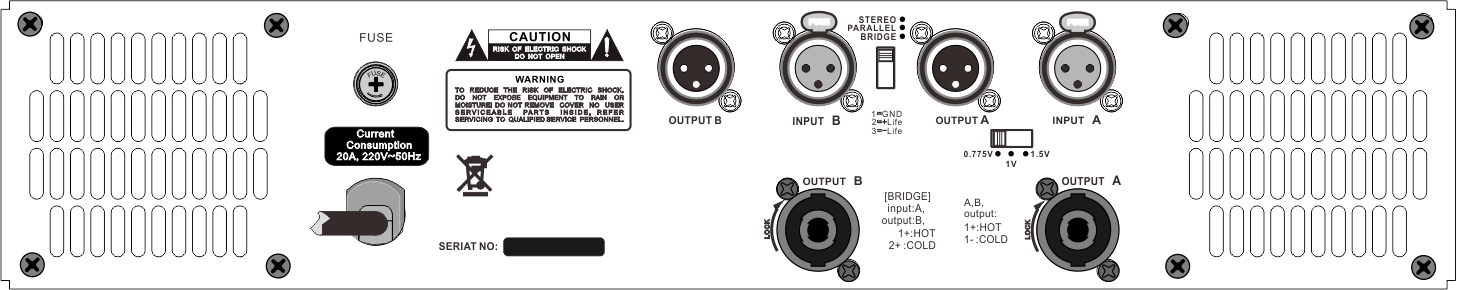

后面板:
信号输入连接
音源信号通过XLR卡侬母输入。
功放的输入信号连线是根据IEC 268采用电子平衡的方式,为了避免在大型扬声器系统出现噪声,可以使用平衡输入来解决这个问题,若有其他问题请与经销商联系。
XLR输入信号平衡连线:(推荐)
脚 1: 屏蔽线(地)
脚 2: a,+Life,热端
脚 3: b,-Life, 冷端
XLR输入信号非平衡连线:
脚 1: 屏蔽线(地)
脚 2: a,+Life,热端
脚 3: 屏蔽线(地)或空
如果不平衡设备从脚3和脚2获取信号,会出现噪声和高频自激,有可能引起功放或扬声器故障,所以请将佧侬的脚1和脚3联在一起,或者让脚3悬空。
输入模式选择
立体声模式(出厂设置为本模式)
如果开关拨到图1位置,机器的A、B通道就处模式,通道A和B是两个独立的通道,单独对每一个通道的信号进行放大。
并联单声道
如果开关拨到图2位置,机器的A、B通道就处于模式,此时从A通道输入一个信号,A和B通道都有输出,由A、B电位器独立控制音量。
桥接模式
如果开关拨到图3位置,机器的A、B通道就处于模式 ,此时从A通道输入一个信号,A和B通道组成单声道输出,由A、B电位器共同控制音量,从B通道输出。
输入灵敏度选择
本机器输入灵敏度有0.775V、1V、1.5V可供选择,机器出厂设置为0.775V,A、B通道共用一个选择开关.
功放输出连接
功放为扬声器系统提供了NEUTRIK座输出方式。
